Аптенно-фидерпый тракт (АФТ)

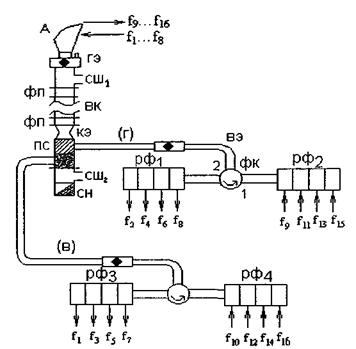

Рассмотрим на примере структурной схемы для случая работы восьми дуплексных стволов на одну антенну.

В этой схеме достигается многократное использование АФТ, благодаря трех ступенчатой схеме разделения, т.е. на основе применения всех известных способов селекции радиоволн по частоте, по поляризации и по направлению распространения.

А - приемопередающая антенна; П - питающий согласующий переход, ГЭ и СШ -герметизированные элементы и секции со штуцерами системы осушки волноводных трактов, ВК - круглый волновод вертикального тракта; ВЭ - эллиптические волноводы горизонтального тракта; ФП и КЭ - фильтры поглощения и корректор эллиптичности для снижения уровня паразитных волн; СН - согласованная нагрузка; ПС - поляризационный селектор для разделения (объединения) волн с горизонтальной (г) и вертикальной (в) поляризацией; РФ -разделительные фильтры для разделения (объединения) сигналов различных стволов по частоте.

Разделительные фильтры в системах КУРС строятся с использованием ферритовых циркуляторов.
