Графическое изображение

Впервые о технике составления статистических графиков упоминается в работе английского экономиста У. Плейфейра «Коммерческий и политический атлас», опубликованной в 1786 г. и положившей начало развитию приемов графического изображения статистических данных.

Cтатистический график– это чертеж, на котором статистические совокупности, характеризуемые определенными показателями, описываются с помощью условных геометрических образов или знаков. Представление данных таблиц в виде графика производит более сильное впечатление, чем цифры, позволяет лучше осмыслить результаты статистического наблюдения, правильно их истолковывать, значительно облегчает понимание статистического материала, делает его наглядным и доступным.

При построении графического изображения следует соблюдать ряд требований. Прежде всего, график должен быть достаточно наглядным, так как весь смысл графического изображения как метода анализа в том и состоит, чтобы наглядно изобразить статистические показатели. Кроме того, график должен быть выразительным, доходчивым и понятным. Для выполнения вышеперечисленных требований каждый график должен включать ряд основных элементов: графический образ; поле графика; пространственные ориентиры; масштабные ориентиры; эксплуатацию графика.

Графический образ (основа графика)– это геометрические знаки, т.е. совокупность точек, линий, фигур, с помощью которых изображаются статистические показатели. Графическими являются те образы, в которых свойства геометрических знаков – фигура, размер линий, расположение частей – имеют существенное значение для выражения содержания изображаемых статистических величин, причем каждому изменению выражаемого содержания соответствует изменение графического образа.

Поле графика– это часть плоскости, где расположены графические образы. Поле графика имеет определенные размеры, которые зависят от его назначения.

Пространственные ориентирыграфика задаются в виде системы координатных сеток. Система координат необходима для размещения геометрических знаков в поле графика. Наиболее распространенной является система прямоугольных координат.

Для построения статистических графиков используется обычно только первый изредка первый и четвертый квадраты. В практике графического изображения применяются также полярные координаты. Они необходимы для наглядного изображения циклического движения во времени. В полярной системе координат один из лучей, обычно правый горизонтальный, применяется за ось координат, относительно которой определяется угол луча. Второй координатой считается ее расстояние от центра сетки, называемое радиусом. В радиальных графиках лучи обозначают моменты времени, а окружности – величины изучаемого явления. На статистических картах пространственные ориентиры задаются контурной сеткой (контуры рек, береговая линия морей и океанов, границы государств) и определяют те территории, к которым относятся статистические величины.

Масштабные ориентирыстатистического графика определяются масштабом и системой масштабных шкал. Масштаб статистического графика – это мера перевода числовой величины в графическую.

Масштабной шкалойназывается линия, отдельные точки которой могут быть прочитаны как определенные числа. Шкала имеет большое значение в графе и включает три элемента: линию (или носитель шкалы), определенное число помеченных черточками точек, которые расположены на носителе шкалы в определенном порядке, цифровое обозначение чисел, соответствующих отдельным помеченным точкам.



Носитель шкалы может представлять собой как прямую, так и кривую линии. Поэтому различают шкалы прямолинейные (например, миллиметровая линейка) и криволинейные – дуговые и круговые (циферблат часов).

Масштабом равномерной шкалы называется длина отрезка(графический интервал), принятого за единицу и измеренного в каких – либо мерах. Графические и числовые интервалы бывают равными и неравными.

По большей части используют равномерные шкалы, когда равным графическим отрезкам соответствуют равные числовые значения. Примером неравномерной шкалы может служить логарифми­ческая шкала, которая используется при большом размахе уров­ней показателя и в центре внимания находятся, как правило, не абсолютные, а относительные изменения. Последний элемент графика – экспликация. Каждый график должен иметь словесное описание его содержания. Оно включает его содержание; подписи вдоль масштабных шкал и пояснения к отдельным частям графика.

Рисунок 2 – Виды графиков

В зависимости от поля статистические графи­ки делят на статистические диаграммы и статистические карты. Диаграммы в свою очередь бывают следующие: сравнения и отображения; структурные; динамики; связи; специальные. Статистические карты отражают статистико-географический разрез данных, показывают размещение явления, процесса на территории. Их делят на картограммы и картодиаграммы.

Диаграммы сравнения и отображения. Диаграммы сравнения и отображения графически показывают соотношение различных статистических совокупностей или единиц статистической сово­купности по какому-либо варьирующему признаку. Эти диаграммы в большинстве случаев показываются на поле графика диаграммой казусов, гистограммой и полигоном.

Структурные диаграммы. Структурные диаграммы позволяют сопоставить статистические совокупности по составу. Это, преж­де всего, диаграммы удельных весов, характеризующих отноше­ние отдельных частей совокупности к ее общему объему. По виду они делятся на столбиковые и секторные.

Диаграммы динамики. Диаграммы динамики используются для показа изменений явлений во времени. Такое изменение мо­жет быть представлено столбиковой или полосовой диаграммой, в которой каждый столбик или полоса отражают величину явле­ния на определенную дату или за определенный промежуток вре­мени. Иногда целесообразно применять круговые и квадратные диаграммы, в которых величину явления отображают круги или квадраты, значения радиусов и сторон которых про­порциональны квадратным корням из абсолютных признаков.

Диаграммы (графики) связи. Диаграммы связи строятся с по­мощью кривых, показывающих связь между признаками, один из которых результативный (зависимый), второй - факторный (не­зависимый).





Рисунок 3 - Зависимость стоимости продукции от расхода материалов на изготовление единицы продукции



Огива Гильтона и кумулята. Огивой называют графическое изображение ряда распределения в порядке возрастания или убывания варьирующего признака. Здесь, как правило, по оси ординат откладывают значения признака, а по оси абсцисс – единицы совокупности (по рангам).

По огиве можно наглядно судить о минимальных и макси­мальных значениях признака, по ее крутизне - о равномерности распределения и однородности единиц совокупности (таблица 8, рисунок 4).



Таблица 8- Распределение рабочих бригад № 21 и № 32 АО «Авангард» по уровню квалификации (разрядам) и рангам на 1 июля 2011 г.*

Бригада № 21 Бригада № 32
табельный № разряд ранг табельный № разряд ранг

______

* Пример условный.




а) равные интервалы

б) неравные интервалы

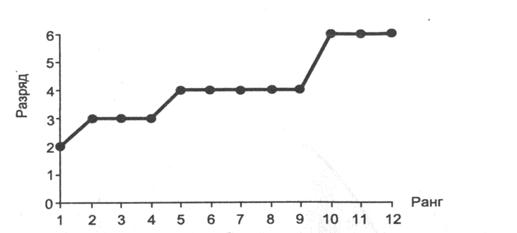

Рисунок 4- Распределение рабочих бригад № 21(a) и № 32(б) АО «Авангард» по уровню квалификации (разрядам) и рангам на 01.07.2011 г.

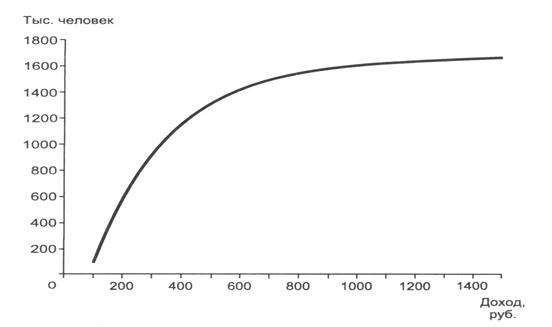

Кумулята - это график, изображающий ряд накопленных ча­стот. Здесь по оси абсцисс откладывают значения признака, а по оси ординат - нарастающие итоги частот (рисунок 5).

Рисунок 5 - Кумулята распределения населения Тверской области по среднедушевому денежному доходу в ……. г.



Картограммы. Картограммы, или статистические карты, ил­люстрируют содержание статистических таблиц, подлежащим которых являются административное или географическое деле­ние совокупности. Здесь в качестве поля графика выступают гео­графические карты, на которых размещаются статистические таблицы (центрограммы), используются различная окраска или фон, условные символы (рисунки 6,7).

Рисунок 6- Схема природно-экономического районирования Тверской области

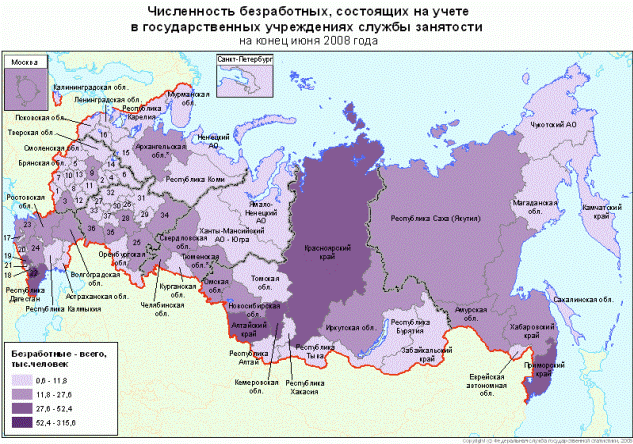

Рисунок 7 – Пример картограммы
