Оборудование для подготовки исходных формовочных материалов

Для сушки песка используют сушила трех типов: барабанные, трубные или сушила в пневмопотоке, сушила псевдокипящего слоя.

Одноходовое горизонтальное барабанное сушило для сушки песка и глины (рис. 1.11) представляет собой барабан, имеющий ось с наклоном около 5⁰ к горизонту.

а)

б)

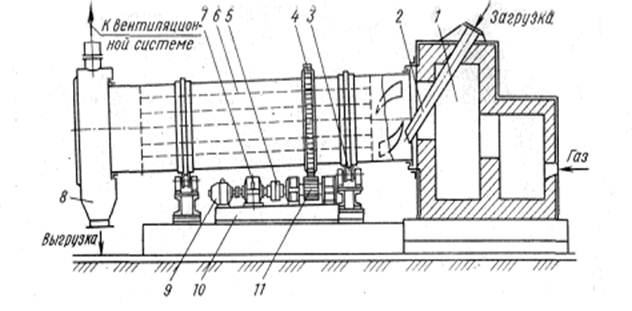

1-топка, 2-загрузочная воронка, 3-опорные ролики, 4-зубчатое колесо, 5-уравнительная муфта, 6-барабан, 7- редуктор, 8-разгрузочная камера, 9-электродвигатель, 10-рама, 11-шестерня

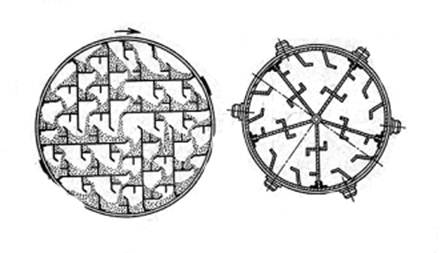

Рисунок 1.11 - Схема одноходового барабанного сушила (а) и варианты насадки барабана (б).

Барабан вращается на катках с частотой вращения 2—10 об/мин и приводится при помощи зубчатой передачи от электродвигателя через редуктор. Сушимый материал (песок или глину) загружают в распределитель­ную часть барабана, где имеются винтовые лопатки. Эти лопатки распределяют песок по отдельным продольным каналам барабана, образованным системой продольных перегородок. Ячейковая насадка барабана разделяет песок на ряд отдельных струй, благодаря чему ускоряется процесс сушки. Варианты ячейковой насадки барабана таких печей с пересыпанием песка с полки на полку показаны на рис. 1.12, б. Пройдя всю длину барабана, песок или глина высыхает и выходит наружу.

В качестве топлива для сушила применяют природный газ.

Барабанные сушила обеспечивают параллельное движение то­почных газов и просушиваемого материала. В этом случае наиболее горячие газы соприкасаются с более влажным песком, и находящаяся в песке глинистая составляющая защищена от перегрева испаряемой влагой, чем обеспечивается высокое качество сухого песка.

Из этих соображений глинистые жирные пески и глину сушат только в барабанных сушилах, это является их основным достоинством. Кварцевые пески сушат при темпе­ратуре до 600°С, глинистые — до 200°С.

Горизонтальные барабанные сушила делают диаметром до 2— 2,5 м и длиной до 10 м. Поэтому главным их недостатком является то, что для их установки требуются значительные площади.

Установки для сушки и охлаждения песка в псевдокипящем (кипящем) слое.Сущность процесса сушки песка в псевдокипящем слое заключается в следующем.

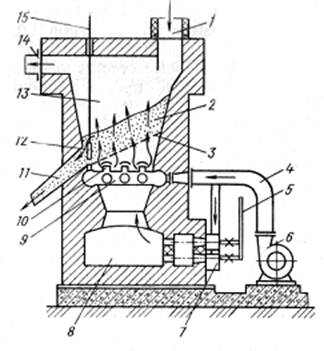

1- загрузочная воронка; 2 - слой песка; 3 - перфорированная решетка; 4 - на­гнетающий воздухопровод; 5 - газопро­вод; 6- дутьевой вентилятор; 7- газо­вые двухпроводные горелки; 8- камера сжигания; 9 - камера смешивания; 10 - фурмы; 11-желоб; 12- регулирующая заслонка; 13- камера сушки; 14-трубопровод отходящих газов; 15-тяга ре­гулирующей заслонки

Рисунок 1.12 - Установка для сушки песка в кипящем слое.

Слой песка 2 (рис. 1.12), лежащий на перфорированной решетке 3, продувается горячими топочными газами с температурой 500—700 °С, в результате чего образуется «кипящий» слой песка. Благодаря большой скорости многочисленных струй горячих топоч­ных газов и омыванию ими почти каждой песчинки, расположенной на решетке, слой песка почти мгновенно высыхает. Сухие зерна песка «всплывают» кверху и через верх регулирующей заслонки 12 перетекают в желоб 11, а сырые частицы, комья песка, мелкие камни и кусочки глины опускаются вниз к горячей решетке, к более горячим топочным газам. Попавшие на решетку комья сырого песка бы­стро переходят в псевдокипящее состояние и поднимаются вверх, а мелкие камни и кусочки сухой глины движутся по наклонной ре­шетке и через щель между решеткой и регулирующей заслонкой 12 удаляются из кипящего слоя.

Установка работает непрерывно: по мере сушки и удаления сухого песка через желоб 11 сырой песок добавляется через загру­зочную воронку 1. Установка представляет собой сварной вертикальный барабан из трех камер. В камере 8 сжигается газ, в камере 9 топочные газы с температурой 1100—1200 °С разбавляются до тем­пературы 600—800 °С холодным воздухом, поступающим через фурмы 10. Боковые стенки камеры 13 (камера сушки) изготовляют из толстолистовой стали, а наклонную решетку 3 — из жаростойкой стали. В решетке проходное сечение отверстий диаметром 2,5—3 мм составляет около 6—7 % ее площади.

Рядом с установкой для сушки монтируют установку для охлаж­дения песка. Сухой и нагретый песок поступает из печи по желобу 11 в охладительную камеру с дутьевым подом, наклонной решеткой и двухзонной регулирующей заслонкой такой же конструкции, как и в сушильной печи. Воздух для охлаждения песка подается в охла­дительную камеру вентилятором.
