Практическая работа №4

«Монтаж противовыбросового оборудования»

Для вскрытия газовых, нефтяных и водоносных горизонтов с высоким пластовым давлением (выше гидростатического), а также для бурения всех разведочных скважин устья их оборудуют превенторами. Превенторы монтируют на кондукторе или промежуточных обсадных колоннах после цементирования колонн. Перед монтажом превенторы опрессовывают в мастерских на пробное давление. На первую колонну (кондуктор) устанавливают колонный фланец и крепят к колонне при помощи резьб или сваркой с наружной и внутренней сторон. Колонный фланец имеет кольцевое уплотнение и удлиненный бурт с волнообразным торцом для приварки его к колонне с наружной стороны волнообразным швом. С внутренней стороны фланец имеет конусную поверхность для клиновой подвески последующей колонны. К фланцу шпильками прикрепляют крестовину. Между фланцем и крестовиной ставят кольцевое уплотнение из малоуглеродистой стали. На крестовине монтируют превенторы. Над превенторами ставят двухфланцевую катушку для установки дополнительного превентора и разъемную воронку, которая желобом соединяет устье скважины с циркуляционной системой.

При спуске последующей колонны для герметизации кольцевого пространства применяют колонные головки с клиновой подвеской и герметизирующим пакерным устройством. Колонная головка состоит из корпуса, катушки, клиньев и пакера. Клинья служат для подвески последующей колонны на устье предыдущей, а пакер — для герметизации межтрубного кольцевого пространства. Катушку и корпус головки соединяют шпильками и уплотняют металлическим кольцом. Сверху катушки устанавливают крестовину, а затем превенторы в той же последовательности, как и при установке их на первую колонну. Первую колонную головку на кондукторе образуют колонный фланец и катушка.

Универсальный превентор устанавливают над плашечными превенторами, соединяют с ними шпильками и дополнительно крепят оттяжками за специальные серьги на корпусе.

После монтажа превенторов собирают нагнетательные линии (выкиды). На каждой линии ставят по две задвижки высокого давления: аварийную у крестовины и рабочую на расстоянии не менее 15 м от основания вышки. Между крестовиной и аварийными задвижками монтируют отсекатели, а около рабочих за­движек - манометры с трехходовым краном и вентилем.

На рабочем выкиде после отвода в желоб и отводов для соеди­нения с нагнетательной линией буровых насосов и присоединения насосных агрегатов устанавливают третью задвижку.

Выкидные линии собирают прямолинейными с небольшим уклоном от устья скважины и крепят к металлическим стойкам хомутами. Стойки устанавливают через каждые 7-8 м в котло­ваны размером 0,6x0,6x1,0 м и бетонируют. Повороты выкидных линий разрешается делать только с применением кованых угольников. Длина выкидов должна быть не менее 30 м, а при условии вскрытия газовых горизонтов не менее 100 м.

Основные пульты управления превенторами монтируют на расстоянии не менее 10 м от устья скважины в доступном месте. Пульты управления и ручные штурвалы помещают в передвижной металлической будке или около них сооружают щит с навесом из досок толщиной не менее 50 мм. На стенке щита перед каждым ручным штурвалом водостойкой краской наносят стрелку, указывающую направление вращения, и необходимое число оборотов штурвала для полного закрытия превентора. Вспомогательные дублирующие пульты устанавливают у поста бурильщика.

После окончания сборки превенторы и обвязку опрессовывают водой на давление, соответствующее прочностной характеристике обсадной колонны, но не выше давления, указанного в паспорте превентора. На сборку и опрессовку составляют акт.

Противовыбросовое оборудование монтируют по типовой схеме, утвержденной нефтегазодобывающим объединением и согласованной со службами Госгортехнадзора для конкретных условий. Схема монтажа противовыбросового оборудования с двумя плашечными и универсальным превенторами и двумя выкидами, выведенными в разные стороны, показана на рис. 1.

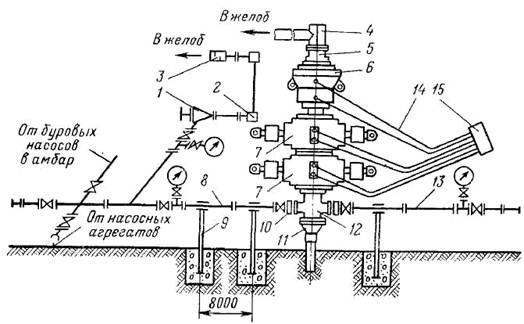

1 - регулируемый штуцер; 2 - угольник; 3 - отбойная камера; 4 - разъемная воронка; 5 - надпревенторная воронка: 6 - универсальный превентор; 7 - плашечный превентор; 8 - рабочая линия; 9 - стойка; 10 - отсекатель; 11 - колонная головка; 12 - крестовина; 13 - аварийная линия; 14 - маслопроводы; 15 - установка гидравлического управления

Рисунок 1 - Схема монтажа противовыбросового оборудования
