Оборудование для отделки полов

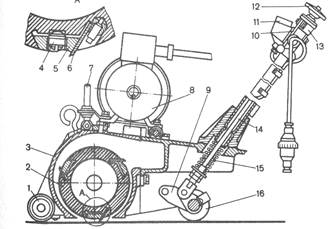

	Паркетострогальная машина: 1,16 – передний и задний ролики, 2 – ножевой барабан, 3 – корпус, 4,5,6 – крепление ножей, 7 – винт для натяжения ремня, 8 – электродвигатель, 9 – траверса, 10 – рукоять, 11,12,13 – пульт управления. Ножевой барабан приводится во вращение отэлектродвигателя через клиноременную передачу. Строгание ведется ножами вращающего барабана при плавном передвижении машины.
	Паркетошлифовальная машина: 1 – шлифовальный барабан, 2 – крышка, 3 – ограничительный ролик, 4,8 – клиноременные передачи, 5 – винт для регулировки ремней, 6 – платформа, 7 – электродвигатель, 9 – винт для регулировки давления барабана на поверхность, 10,11,12 - рукоять с пультом управления, 13 – корпус, 14,16 – ходовые колеса, 15 – пылесос. Производительность 48м2/ч, ширина полосы 0,2м.

Шлифовальная машина для затирки цементных стяжек: 1 – рукоять управления, 2 – электродвигатель, 3 - редуктор, 4 – шлифовальные диски. Ширина полосы 0,425м.

Лекция 21
