Неустановившееся движение жидкости в трубопроводе 9.1. Постановка вопроса, требования к модели и допущения

Вопросы изучения неустановившегося движения реальной жидкости очень сложны. Если окажется необходимым получить самое общее решение поставленной задачи, то придётся рассматривать систему уравнений, в составе которой будут входить:

уравнение Навье-Стокса,

уравнение неразрывности,

уравнение состояния жидкости,

- уравнение термического состояния жидкости, уравнение первого закона термодинамики.

Следует отметить, что данная система настолько сложна и трудоёмка в своём реше­нии, что сразу же стоит рассмотреть вопросы о необходимости принятия некоторых до­пущений и ограничений, облегчающих решение поставленной задачи. Другими словами, необходимо определить из соображений практики степень детальности построения моде­ли, откуда станут очевидными требования к описанию объекта изучения. Так, рассматри­ваемый объект (жидкость) должна обладать упругими свойствами (быть сжимаемой), де­формация жидкости должна происходить в пределах пропорциональности, что соответст­вует закону Гука. Следует также учитывать упругие свойства самого трубопровода, дру­гие внешние среды не рассматриваются. Движение жидкости считается одномерным. Можно также пренебречь и теплопотерями во внешнюю среду.

Приняв такие ограничения, можно полную систему уравнений заменить на систему из двух дифференциальных уравненийН.Е. Жуковского:

где: - адиабатический модуль упругости жидкости.

Однако даже для решения этой довольно простой системы придётся преодолеть не­малые трудности. По сути дела обычно рассматривают одну из хорошо известных моде­лей процесса неустановившегося движения жидкости: модель несжимаемой жидкости,

- модель сжимаемой жидкости с сосредоточенными параметрами,

- модель сжимаемой жидкости с рассосредоточенными параметрами.

Строго говоря, процесс изменения давления в жидкости во времени уподобляется волновым процессам в упругой среде, модель среды должна относиться к моделям с рас-

пределёнными параметрами. Однако подходить к выбору модели следует, прежде всего, исходя из практики работы предприятий горных отраслей промышленности. По этой при­чине остановимся на изучении проблем, связанных с явлением гидравлического удара в круглых трубах и на базе решения этой практической задачи рассмотрим основные урав­нения неустановившегося движения жидкости. Явление гидравлического удара характе­ризуется большими скоростями распространения ударной волны и значительными вели­чинами возникающих при этом давлений, периоды колебаний давления составляют доли секунды, благодаря чему действием сил трения можно пренебречь. 9.2. Явление гидравлического удара

Явление гидравлического удара возникает при резком изменении скорости движения жидкости в трубопроводе (вплоть до его мгновенного закрытия). В таких случаях проис­ходит переход кинетической энергии движущейся жидкости в потенциальную энергию покоящейся жидкости. Однако такой переход не мгновенный, а протекает с определённой скоростью, зависящей от свойств жидкости и материала трубопровода. Кроме того, этот процесс носит волновой характер. Покажем на простом примере, что гидравлический удар - процесс колебательный, т.е. волновой.

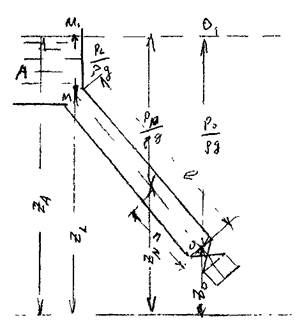

Резервуар А соединён с трубопрово­дом длиной /, на конце трубопровода уста­новлена задвижка. Размеры резервуара та­ковы, что при отборе жидкости из него уро­вень жидкости в резервуаре практически не понижается. Также для упрощения модели пока будем считать саму трубу недеформи­руемой. Примем за начало отсчёта точку О, расположенную на оси трубы в плоскости задвижки. Если потерями напора на трение при движении жидкости пренебречь, то пьезометрическая линия будет горизон­тальной. Если бы жидкость была несжи­маемой, то при резком закрытии задвижки

мгновенно остановилась бы вся масса жидкости находящаяся в трубе, что вызвало бы мгновенный рост давления во всей жидкости. На самом деле в упругой жидкости процесс будет развиваться иначе. В момент резкого закрытия задвижки остановится только тонкий слой жидкости, непосредственно примыкающий к задвижке, остальная масса жидкости

будет продолжать движение За бесконечно малый промежуток времени (длительность процесса остановки) остановится масса жидкости в объеме первого тонкого слоя.

где: - - толщина тонкого слоя жидкости,

S - площадь внутреннего сечения трубы.

Если обозначить давление в точке О до закрытия затвора через, а черездав-

ление после мгновенного закрытия задвижки, то по теореме об изменении количества движения можно вычислить

или:где:

Или;

Затем в следующий момент времени остановится следующий слой жидкости, потом третий и т.д. Так постепенно увеличенное давление у задвижки распространится по всему

трубопроводу в направлении против течения жидкости Тогда величинапредстав-

ляет собой скорость распространения упругой (ударной) волны. По истечении времени

вся жидкость в трубопроводе станет находиться в сжатом состоянии. Но теперь возник перепад давления между жидкостью в резервуаре и жидкостью в трубе, в результате чего начнётся движение упругой жидкости из трубопровода обратно в резервуар. По истечении

такого же временного интервала, давление жидкости у задвижки понизится на величи­ну, т.е достигнет первоначального значения. При этом процесс движения жидкости в резервуар будет продолжаться, пока пониженное давление не распространится до конца трубопровода (до резервуара). Таким образом, давление у задвижки буде сохраняться на

постоянном уровне в течение времени, а продолжительность всего цикла гидравличе­ского удара будет равна. За это время давление у задвижки в течение половины этого

времени будет максимальным , в течение другой половины времени - минималь-

ным
