Контрольные вопросы

  1. В чем суть идеи разделения труда?
  2. Кто и когда предложил эту идею, как она эволюционизировала в бизнесе?
  3. Дайте определение бизнес-процессу. Что нового эта идея принесла в бизнес? Почему она оказалась столь революционной?
  4. Дайте определение бизнес-реинжинирингу.
  5. Что такое ERP-система?
  6. Объясните, как Workflow Engine (WE) исполняет спецификацию бизнес-процесса.
  7. Расскажите о пользе WE для бизнеса.
  8. Что такое web-сервисы и как они связаны с бизнес-процессами?
  9. Какие бывают виды сущностей (connecting objects) в BPMN?
  10. Что такое действие?
  11. Что такое задача?
  12. Что такое подпроцесс?
  13. Какие виды связей бывают у сущностей бизнес-процессов?
  14. Какие сущности бизнес-процессов могут обмениваться сообщениями, и какие не могут? Почему?
  15. Что такое участник бизнес-процесса?
  16. Образует ли внутренний участник процесса (lane) отдельную нить исполнения процесса, то есть распараллеливается ли поток управления с помощью этой конструкции?
  17. Что такое порт (gateway), зачем он нужен?
  18. Назовите три способа графически изображать логическое ветвление потока управления на диаграммах BPMN.
  19. Что такое событие? Какие бывают типы событий (не спутайте виды событий и типы событий)?





12. Лекция: Этапы проектирования ИС с применением UML



Основные типы UML-диаграмм, используемые в проектировании информационных систем. Взаимосвязи между диаграммами. Поддержка UML итеративного процесса проектирования ИС. Этапы проектирования ИС: моделирование бизнес-прецедентов, разработка модели бизнес-объектов, разработка концептуальной модели данных, разработка требований к системе, анализ требований и предварительное проектирование системы, разработка моделей базы данных и приложений, проектирование физической реализации системы.

UML обеспечивает поддержку всех этапов жизненного цикла ИС и предоставляет для этих целей ряд графических средств – диаграмм.

На этапе создания концептуальной модели для описания бизнес-деятельности используются модели бизнес-прецедентов и диаграммы видов деятельности, для описания бизнес-объектов – модели бизнес-объектов и диаграммы последовательностей.

На этапе создания логической модели ИС описание требований к системе задается в виде модели и описания системных прецедентов, а предварительное проектирование осуществляется с использованием диаграмм классов, диаграмм последовательностей и диаграмм состояний.

На этапе создания физической модели детальное проектирование выполняется с использованием диаграмм классов, диаграмм компонентов, диаграмм развертывания.

Ниже приводятся определения и описывается назначение перечисленных диаграмм и моделей применительно к задачам проектирования ИС (в скобках приведены альтернативные названия диаграмм, использующиеся в современной литературе).

Диаграммы прецедентов (диаграммы вариантов использования, use case diagrams) – это обобщенная модель функционирования системы в окружающей среде.

Диаграммы видов деятельности (диаграммы деятельностей, activity diagrams) – модель бизнес-процесса или поведения системы в рамках прецедента.

Диаграммы взаимодействия (interaction diagrams) – модель процесса обмена сообщениями между объектами, представляется в виде диаграмм последовательностей (sequence diagrams) или кооперативных диаграмм (collaboration diagrams).



Диаграммы состояний (statechart diagrams) – модель динамического поведения системы и ее компонентов при переходе из одного состояния в другое.

Диаграммы классов (class diagrams) – логическая модель базовой структуры системы, отражает статическую структуру системы и связи между ее элементами.

Диаграммы базы данных (database diagrams) — модель структуры базы данных, отображает таблицы, столбцы, ограничения и т.п.

Диаграммы компонентов (component diagrams) – модель иерархии подсистем, отражает физическое размещение баз данных, приложений и интерфейсов ИС.

Диаграммы развертывания (диаграммы размещения, deployment diagrams) – модель физической архитектуры системы, отображает аппаратную конфигурацию ИС.

На рис.12.1 показаны отношения между различными видами диаграмм UML. Указатели стрелок можно интерпретировать как отношение "является источником входных данных для..." (например, диаграмма прецедентов является источником данных для диаграмм видов деятельности и последовательности). Приведенная схема является наглядной иллюстрацией итеративного характера разработки моделей с использованием UML.


Рис. 12.1. Взаимосвязи между диаграммами UML



Ниже приводятся описания последовательных этапов проектирования ИС с использованием UML.



Модель бизнес-прецедентов описывает бизнес-процессы с точки зрения внешнего пользователя, т.е. отражает взгляд на деятельность организации из вне.

Проектирование системы начинается с изучения и моделирования бизнес-деятельности организации. На этом этапе вводится и отображается в модели ряд понятий, свойственных объектно-ориентированному подходу:

Исполнитель (Действующее лицо, Actor) – личность, организация или система, взаимодействующая с ИС; различают внешнего исполнителя (который использует или используется системой, т.е. порождает прецеденты деятельности) и внутреннего исполнителя (который обеспечивает реализацию прецедентов деятельности внутри системы). На диаграмме исполнитель представляется стилизованной фигуркой человека.

Прецедент – законченная последовательность действий, инициированная внешним объектом (личностью или системой), которая взаимодействует с ИС и получает в результате некоторое сообщение от ИС. На диаграмме представляется овалом с надписью, отражающей содержание действия.

Класс — описание совокупности однородных объектов с их атрибутами, операциями, отношениями и семантикой. На диаграмме представляется прямоугольником, содержащим описания атрибутов и операций класса.

Ассоциация – связь между двумя элементами модели. На диаграмме представляется линией.

Обобщение – связь между двумя элементами модели, когда один элемент (подкласс) является частным случаем другого элемента (суперкласса). На диаграмме представляется стрелкой.

Агрегация – отношение между элементами модели, когда один элемент является частью другого элемента (агрегата). На диаграмме представляется стрелкой с ромбовидным концом.

Для иллюстрации этапов разработки проекта использованы адаптированные материалы проекта ИС медицинского центра (рис.12.2). Назначение ИС – автоматизация ведения и использования клинических записей о пациентах. В настоящее время эта работа производится вручную персоналом центра. На рис.12.2 представлена общая модель деятельности центра в виде диаграммы прецедентов. Прецедент " Обслуживание пациента " реализуется через множество других, более ограниченных прецедентов (рис.12.3), отражающих детализацию представления функционирования центра.

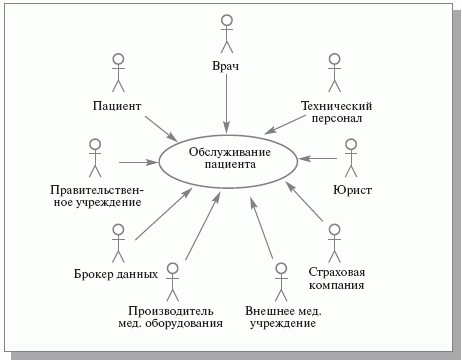

Рис. 12.2. Общая диаграмма деятельности медицинского центра по обслуживанию пациента


Рис. 12.3. Модель бизнес-прецедентов, составляющих обслуживание пациента

Для включения в диаграмму выбранные прецеденты должны удовлетворять следующим критериям:

  • прецедент должен описывать, ЧТО нужно делать, а не КАК ;
  • прецедент должен описывать действия с точки зрения ИСПОЛНИТЕЛЯ ;
  • прецедент должен возвращать исполнителю некоторое СООБЩЕНИЕ ;
  • последовательность действий внутри прецедента должна представлять собой одну НЕДЕЛИМУЮ цепочку.

Исходя из цели создания системы, для дальнейшего исследования и моделирования отбираются только те бизнес-прецеденты, которые связаны с использованием клинических записей.

Выполнение прецедента описывается с помощью диаграмм видов деятельности, которые отображают исполнителей и последовательность выполнения соответствующих бизнес-процессов (рис.12.4).

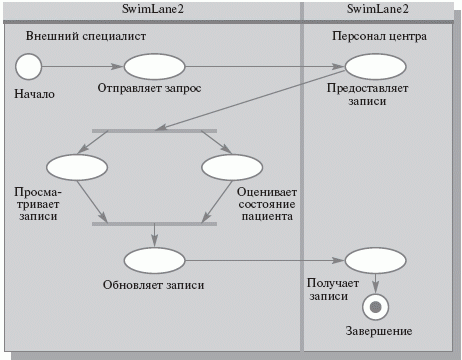

Рис. 12.4. Диаграмма видов деятельности для прецедента "Оказание медицинской помощи"

Несмотря на то, что оказание медицинской помощи предусматривает множество разнообразных действий исполнителей, для нашей задачи существенными являются только процессы обмена информацией между этими исполнителями, и именно они отображаются в создаваемых моделях. Поэтому на диаграмме отражен процесс оценки состояния пациента на основании имеющейся в центре информации о нем.

Общее поле диаграммы деятельности делится на несколько " плавательных дорожек ", каждая из которых содержит описание действий одного из исполнителей. Основными элементами диаграмм видов деятельности являются обозначения состояния (" начало ", " конец "), действия (овал) и момента синхронизации действий (линейка синхронизации, на которой сходятся или разветвляются несколько стрелок).

Диаграмма подходит для описания действий как внешнего, так и внутреннего специалиста центра.

Этап завершается после разработки диаграмм видов деятельности для всех выделенных в модели бизнес-прецедентов. Естественно, на последующих этапах анализа и проектирования будут выявлены какие-то важные подробности в описании деятельности объекта автоматизации. Поэтому разработанные на данном этапе модели будут еще неоднократно корректироваться.
