Классификация бурового оборудования

Буровые установки, являясь оборудованием универсального применения, используются в различных отраслях промышленности. Буровые используют: в строительной сфере при бурении скважин под сваи и фундаменты, при бурении водяных скважин, в добывающей промышленности при добыче нефти и других полезных ископаемых, в научно-исследовательских целях для проведения разведывательных работ.

По определению буровая установка – это комплекс бурового оборудования и сооружений, предназначенных для бурения скважин.

Буровые различаются в зависимости от назначения скважин, условий и способа бурения. При выборе буровой необходимо знать геологические и климатические условия эксплуатации оборудования.

Соответственно буровые установки можно классифицировать следующим образом:

По виду работ:

-для эксплуатационных работ.

-для разведочных работ.

-для технических скважин.

По способу бурения делятся на установки:

-вращательного бурения.

Вращательное бурение неглубоких (главным образом взрывных) скважин осуществляется путём передачи вращательного момента через штангу от бурового станка к породоразрушающему инструменту либо шарошечного типа (см. шарошечное бурение), либо лопастного с удалением пород по витым штангам — шнекам (см. шнековое бурение); принцип вращательного бурения используется также при бурении свёрлами.

1 — долото; 2 — направляющая втулка; 3 — рама; 4 — буровая штанга; 5 — ручная лебедка; б — редуктор; 7 — блок; 8 — электродвигатель; 9 — каретка; 10 — переходная муфта; 11 — стальной канат; 12 — направляющие.

-вращательно-ударного бурения.

Вращательно-ударное бурение-процесс разрушения породы при бурении шпуров и скважин прижатым к забою с большим осевым усилием и непрерывно вращающимся буровым инструментом, по которому периодически наносятся удары бойком.

-ударного бурения.

Удароное бурение- способ бурения, при котором разрушение породы происходит под действием ударов падающего на забой скважины бурового снаряда либо ударов по снаряду, стоящему на забое. Используется в основном в мягких и рыхлых отложениях с обломочными включениями, а также скальных породах до глубины 100 и более метров.

1 - долото; 2 - ударная штанга; 3 - канатный замок;

4 - канат; 5 - блок; 6 - буровой станок.

-вибрационного бурения.

Вибрационное бурение- способ бурения с применением Вибратора, вызывающего колебания бурового инструмента. на глубине. 20—30 м в мягких породах осуществляют без вращения инструмента (вибратор прикрепляется к верхнему концу бурильных труб; В. б. твёрдых пород, а также. на глубине свыше 30 м ведётся с одновременным вращением инструмента (вибратор устанавливают непосредственно над буровым снарядом, долотом.

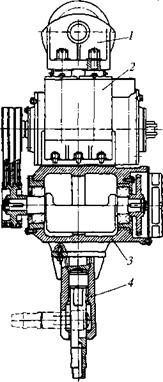

1 — подвеска; 2 — электродвигатель; 3 — вибратор; 4 — патрон

-разрядно-импульсного бурения.

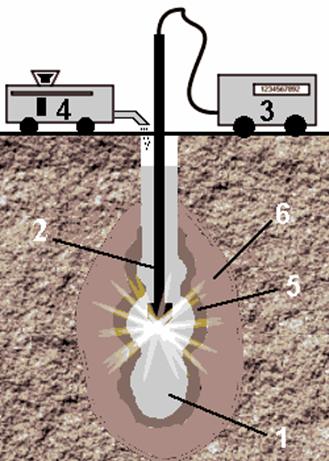

1- ствол сваи после обработки;

2- излучатель энергии;

3- разрядная станция;

4- растворонасос;

5- зона цементного грунта;

6- зона уплотнения грунта;

По типу привода:

-электрические буровые установки.

-электрогидравлические буровые установки.

-дизельэлектрические буровые установки.

-дизельные буровые установки.

По технике передвижения:

-самоходные буровые установки.

Самоходные буровые установки семейства УРБ благодаря прогрессивным схемам, заложенным в их конструкции, применяются для бурения широкого спектра скважин по назначению. Все установки этой группы имеют привод от ходового двигателя транспортной базы.

-передвижные буровые установки.

Передвижная буровая установка на санном основании предназначена для бурения с поверхности вертикальных геологоразведочных скважин на твердые полезные ископаемые колонковым способом.

-стационарные буровые установки.

К стационарным буровым установкам относятся комплектные буровые установки ( БУ) и наборы бурового оборудования ( ИБО), которые, сооружаются на специальном фундаменте и при демонтаже разбираются на блоки и агрегаты и перевозятся с помощью обычных или специальных транспортных средств.

По вариантам дислокации:

-наземные.

-морские.

Основным параметром буровых установок является глубина бурения (грузоподъемность). Грузоподъемность зависит от конструкции буровой, ее характеристик, а также от скважины.

Для буровых установок используются характеристики номинальной и максимальной грузоподъемности. Номинальная грузоподъемность определяет максимальное время работы буровой. Максимальная грузоподъемность характеризует пороговые значения по эксплуатации буровой установки.

Кроме грузоподъемности важными характеристиками буровых установок является: тип шасси для самоходных установок и крутящий момент. Буровые установки самоходного типа являются частью движущегося транспорта (трактора, машины, судна). Но при этом, для их доставки все равно требуется дополнительный транспорт в виде полуприцепа-тяжеловоза или низкорамника.

Буровые установки являются сложной техникой, которая включает в себя большое количество оборудования. В зависимости от направления использования буровой установки, параметры и характеристики входящего в него оборудования существенно различаются. Совершить правильный выбор подходящей буровой установки для конкретных целей использования поможет исключительно квалифицированный специалист по буровым.

Общая схема буровой установки:

1 - буровое долото; 2 - утяжеленная бурильная труба;

3 - бурильные трубы; 4 - кондуктор;

5 - устьевая шахта;6 - противовыбросовое устройство;

7 - пол буровой установки; 8 - буровой ротор;

9 - ведущая бурильная труба;10 - буровой стояк;

11 - вертлюг;12 - крюк;

13 - талевый блок;14 - балкон верхового рабочего;

15 - кронблок; 16 - талевый канат;

17 - шланг ведущей бурильной трубы;18 - индикатор нагрузки на долото;

19 - буровая лебедка; 20 - буровой насос;

21 - вибрационное сито для бурового раствора; 22 - выкидная линия бурового раствора.

Буровая лебёдка является основным механизмом спуско-подъёмного комплекса буровой установки. Буровая лебёдка предназначена для выполнения следующих операций технологического процесса строительства скважин:

-спуск и подъём буровых труб.

-спуск обсадных труб.

-подача инструмента на забой.

-передача вращения ротору при отсутствии индивидуального привода ротора.

-придание ускорения инструменту (ударному долоту, желонке и т. д.).

-аварийный подъём инструмента.

Современные отечественные буровые лебедки в основном выполняются по двум компоновочным схемам

- лебедка со всеми компонующими сборками монтируется на одной общей раме. Эти лебедки имеют один главный вал, приводимый в движение цепными трансмиссиями от коробки передач (ЛБ-750, ЛБУ-1100, ЛБУ-1200, ЛБУ-1700 и др.);

- двух- и трехвальные лебедки, в которых собственно лебедка совмещена с КПП и представляет собой один агрегат (У2-2-11, У2-5-5идр.).

На рис. IV.1 показана одновальная лебедка ЛБ-750, смонтированная на общей раме с вспомогательным тормозом - 7 и станцией управления - 8. Эта лебедка имеет главный вал с барабаном - 5, цепные трансмиссии, главный тормоз - 4 и тормозную рукоятку - 2, которая служит для управления лебедкой с поста бурильщика.

На рис. IV.2 приведен подъемный агрегат, состоящий из двух блоков — одновальной буровой лебедки ЛБУ-1100 - 4 и КПП - 6, которые транспортируются отдельно, а при монтаже соединяются в один агрегат. Цепные трансмиссии передач привода барабанного вала лебедки от КПП «тихой» - 5 и «быстрой» - 7 скоростей закрыты кожухами. Они включаются оперативными пневматическими фрикционными муфтами с пульта управления - 1, Расположенного на полу - 2 буровой. Главным тормозом лебедки управляют удлиненной тягой - 3 также с поста бурильщика.

Роторный способ бурения скважин

Он предполагает использование специализированной техники, к примеру, передвижных установок вида УРБ 2А2. При этом задействуются шарошечные долота и коронки, выполняется промывка специальным раствором. Такое бурение производят долотами, имеющими разный диаметр (с тенденцией к уменьшению). Роторная методика бурения скважин позволяет эффективно проходить даже скальные породы (граниты и морены). Производительность этого метода составляет около 15 м/сут. Глубина получаемой скважины может достигать 250 м. В работе вращающиеся долота размельчают грунт, поступающая в отверстие промывочная жидкость поднимает с дна скважины образовавшиеся фракции.
