Предлагаемая контрольная работа является частью решаемых задач курса на примере исследования и расчета соединений деталей и передач штанговой скважинной насосной установки (ШСНУ), которая имеет широкое применение в процессе добычи нефти.

Установка штангового скважинного насоса ШСНУ включает в себя наземное оборудование: станок-качалка (СК) с приводом, оборудование устья; и подземное оборудование: насосно-компрессорные трубы (НКТ), насосные штанги (НШ), штанговый скважинный насос (ШСН) и различные защитные устройства, улучшающие работу установки в осложненных условиях. Привод станка-качалки включает в себя – электродвигатель, ременную передачу и зубчатый редуктор.

Станок-качалка монтируется на раме, устанавливаемой на железобетонное основание (фундамент). Фиксация балансира в необходимом (крайнем верхнем) положении головки осуществляется с помощью тормозного барабана (шкива). Поскольку головка балансира совершает движение по дуге, то для сочленения ее с устьевым штоком и штангами имеется гибкая канатная подвеска 17 (рисунок 2). Она позволяет регулировать посадку плунжера в цилиндр насоса или выход плунжера из цилиндра, а также устанавливать динамограф для исследования работы оборудования.







Рис. 1 Схема установки штангового скважинного насоса ШСНУ:

1 – защитное приспособление; 2 – скважинный насос; 3 – насосно-компрессорные трубы; 4 – насосные штанги; 5 – тройник; 6 – сальниковое уплотнение; 7 – сальниковый шток; 8 – планшайба;

9 – станок-качалка; 10 – фундамент.

Амплитуду движения головки балансира (длина хода устьевого штока – 7) регулируют путем изменения места сочленения кривошипа с шатуном относительно оси вращения (перестановка пальца кривошипа в другое отверстие). За один двойной ход балансира нагрузка на СК неравномерная. Для уравновешивания работы станка-качалки помещают грузы (противовесы) на балансир, кривошип или на балансир и кривошип. Тогда уравновешивание называют соответственно балансирным, кривошипным (роторным) или комбинированным.

Элементы исследования ШСНУ: структурный и кинематический анализ станка-качалки, кинематический и силовой анализ привода.

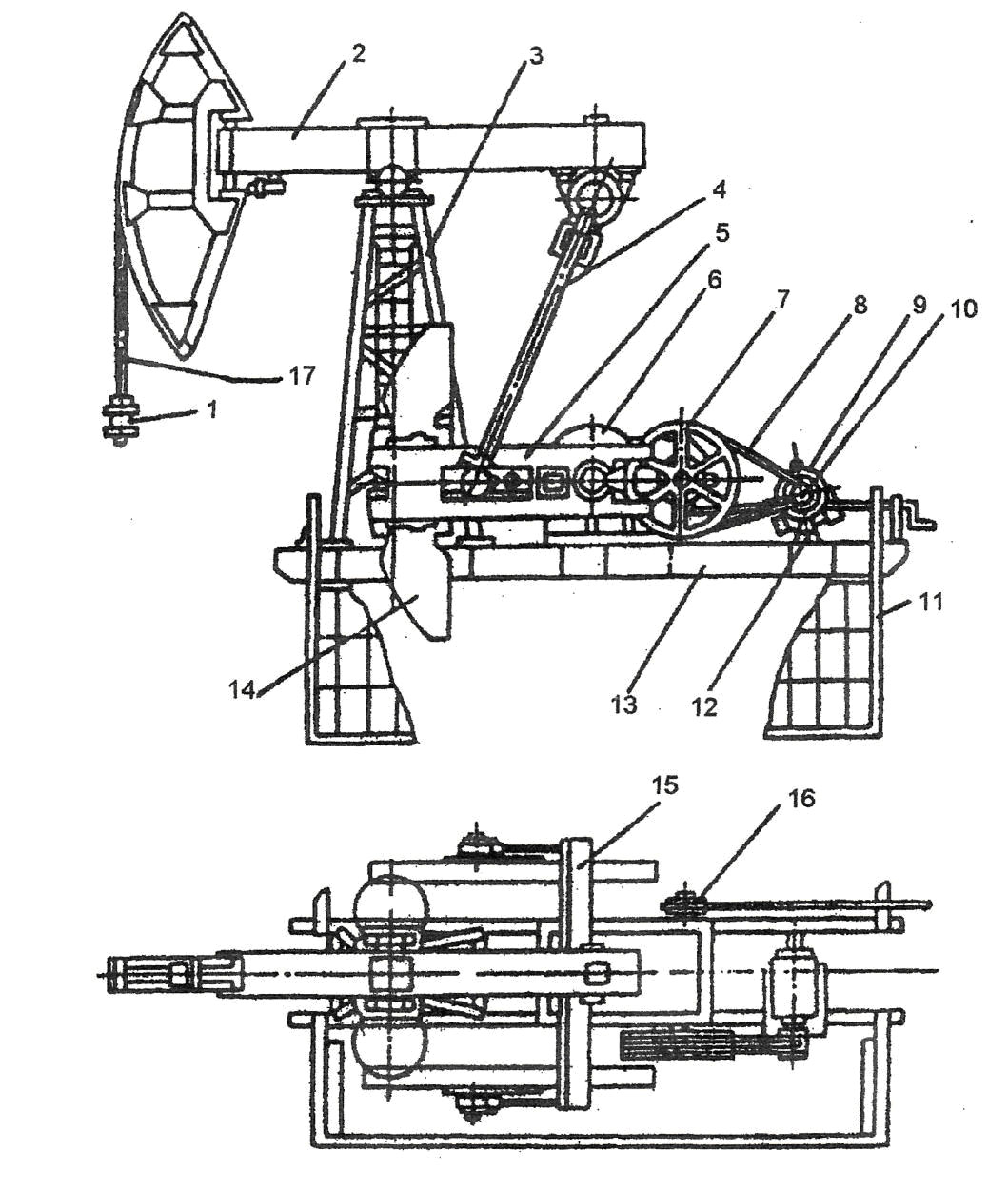

Рис. 2 Станок-качалка типа СКД:

1 – подвеска устьевого штока; 2 – балансир с опорой; 3 – стойка; 4 – шатун;

5 – кривошип; 6 – редуктор; 7 – ведомый щкив; 8 – ремень; 9 – электродвигатель; 10 – ведущий шкив; 11 – ограждение; 12 – поворотная плита; 13 – рама; 14 – противовес;

15 – траверса; 16 – тормоз; 17 – канатная подвеска.
