Атрибуты событий

Читайте также:
  1. Акцент на хронологию событий.
  2. Алгебра событий
  3. Алгебра событий.
  4. Алгебра событий.
  5. Атрибуты работ
  6. Атрибуты системы
  7. Дисперсия числа появлений событий в независимых испытаниях.
  8. Интерпретация возрастных изменений чувства времени с позиций установочно-событийного подхода
  9. Лекция 4. ПРОЕКТИРОВАНИЕ: ОСНОВНЫЕ ПРОЦЕДУРЫ И АТРИБУТЫ

Ранний срок наступления события – продолжительность критического пути подграфа объединяющего все работы предшествующие событию.

Поздний срок наступления события – разница между продолжительностью критического пути всего проекта и продолжительностью критического пути подграфа объединяющего все работы последующие событию.

Резерв времени события -такой промежуток времени, на который может быть отсрочено наступление события без нарушения сроков завершения проекта и, следовательно это разница между поздним и ранним сроком наступления события.

Перечисленные атрибуты событий принято приводить в ПЕРТ представлении, например, в виде приведенном на рисунке 2.2-11.

Рисунок 2.2‑11. Пример изображения сроков и резерва события.

Используя введенную схему обозначений, приведем сетевой график ПЕРТ изображенный на рисунке 2.2-9 в варианте с индикацией временных атрибутов событий.

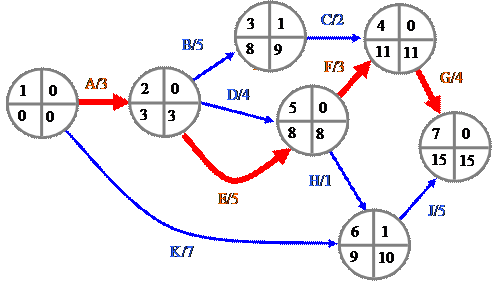

Рисунок 2.2‑12. Индикация временных атрибутов событий на сетевом графике.
