Работа КМ 395

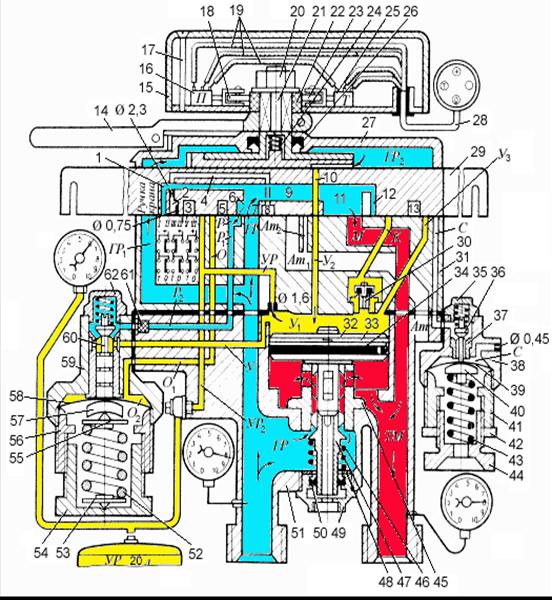

Действие крана машиниста при I положении его ручки. При установке ручки в положение I золотник окнами большого сечения 7 и 11 (рис. 1), эквивалентными сечению трубки диаметром 16 мм, сообщает главный резервуар ГР с тормозной магистралью. Сжатый воздух движется так: резервуар ГР, окно 7 золотника, перемычка 9 золотника, окно 11 золотника, окно М зеркала золотника, тормозная магистраль. Одновременно сжатый воздух из резервуара ГР через канал ГР1, полость ГР2, отверстие 10 диаметром 5 мм в золотнике и канал У2 такого же диаметра в средней части крана машиниста поступает в камеру У1 над поршнем 32, а из нее через дроссельное отверстие диаметром 1,6 мм, каналы УР3, УР2 и трубку проходит в уравнительный резервуар УР объемом 20 л, давление в котором плавно повышается. Благодаря дроссельному отверстию на выходе воздуха из надпоршневой камеры У1 давление в ней увеличивается быстрее, чем в камере под поршнем 32, сообщаемой с тормозной магистралью. Под действием перепада давлений поршень опускается, давит на клапан 47 и, сжимая пружину 46, отводит наружный питательный конус клапана от седла 45. В результате создается второй путь для впуска сжатого воздуха из главного резервуара в тормозную магистраль: резервуар ГР, зазор между конусом клапана 47 и седлом 45, камера под поршнем 32,тормозная…магистраль.
Из камеры У1 сжатый воздух по каналу У направляется также под клапаном 60 редуктора, неся с собой частицы грязи из камер ГР2 и У1. Чтобы предотвратить загрязнение клапана 60, к нему из главного резервуара подводится противоположно направленный воздушный поток по следующему пути: резервуар ГР, окно 7, выемка 6 золотника, выемка Р зеркала золотника, каналы P1, P2, сетка 61, клапан 60. Попадание грязи под конус клапана 60 недопустимо, так как при этом ухудшается плотность клапана, что приводит к увеличению времени ликвидации сверхзарядки уравнительного резервуара.
