Конструкции полов

Полы и перекрытия.

Пол – это многослойная конструкция, состоящая из следующих элементов: покрытия, прослойки, изоляционного слоя, стяжки, подстилающего слоя.

По конструктивному решению полы жилых зданий подразделяются на следующие три основные группы:

· однослойные –– материал покрытия таких полов предназначен для поглощения ударных акустических воздействий и соответствует нормируемым требованиям по теплоусвоению;

· раздельные –– состоят из сплошного звукоизолирующего слоя сыпучих или упругомягких материалов, стяжки и покрытия из штучных, плитных или рулонных материалов;

· пустотные — состоят из покрытия, лаг и звукоизоляционных прокладок под ними.

Покрытие – верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. Тип покрытия пола следует назначать в зависимости от вида помещения в соответствии с табл. 2.

Таблица 2. Тип покрытия пола (приложение 2. [16].

Толщину и прочность материала сплошных покрытий и плит покрытия пола следует назначать по табл. 3. Толщину досок, паркетных досок, паркетных щитов, сверхтвердых древесно-волокнистых плит и реечных покрытий следует принимать по действующим стандартам на изделия согласно указаниям альбомов типовых деталей полов жилых зданий.

Таблица 3. Толщина и прочность (табл. 2. [16]).

Прослойка - промежуточный слой пола, связывающий покрытие с нижележащим слоем пола. В качестве прослойки могут применяться следующие материалы (приложение 5 [16]):

· цементно-песчаный раствор, прочностью не ниже 15МПа, толщиной10-15мм;

· раствор на основе жидкого стекла толщиной 3-4мм

· мелкозернистый бетон, прочностью не менее 30МПа, толщиной 30-35мм;

· песок толщиной 60-200мм;

· теплоизоляционные материалы, толщиной 60-150мм.

Применения битумных мастик в жилых зданиях не допускается.

Если уровень грунтовых вод превышает отметку основания пола, то в качестве прослойки нельзя использовать песок и теплоизоляционные материалы, необходимо предусмотреть в конструкции пола гидроизоляцию (рис. 34-36).

Стяжка - (основание под покрытие) - слой пола, служащий для следующих целей:

· выравнивание поверхности нижележащего слоя;

· укрытие трубопроводов;

· распределение нагрузок по теплозвукоизоляционным слоям;

· обеспечение нормируемого теплоусвоения пола;

· создание уклона в полах на перекрытиях.

Поверхность пола в жилых и общественных зданиях должна иметь показатель теплоусвоения в пределах от 12 до 14 Вт/(м²·°С) в зависимости от вида здания или помещения. Наименьшая толщина стяжки для уклона в местах примыкания к сточным лоткам, каналам и трапам должна быть: при укладке ее по плитам перекрытия - 20, по тепло- или звукоизоляционному слою - 40 мм. Толщине стяжки для укрытия трубопроводов должна быть на 10-15 мм больше диаметра трубопроводов.

Стяжки следует назначать:

· для выравнивания поверхности нижележащего слоя и укрытия трубопроводов - из бетона класса по прочности на сжатие не ниже В12,5 или цементно-песчаного раствора с прочностью на сжатие не ниже 15 МПа (150 кгс/см²);

· для создания уклона на перекрытии - из бетона класса по прочности на сжатие В7,5 или цементно-песчаного раствора с прочностью на сжатие не ниже 10 МПа (100 кгс/см²);

· под наливные полимерные покрытия - из бетона класса по прочности на сжатие не ниже В15 или

· цементно-песчаного раствора с прочностью на сжатие не ниже 20 Мпа (200 кгс/см²).

Легкий бетон стяжек, выполняемых для обеспечения нормированного теплоусвоения пола, по прочности на сжатие должен соответствовать классу B5. Прочность легкого бетона на изгиб для стяжек, укладываемых по слою из сжимаемых тепло- или звукоизоляционных материалов, должна быть не менее 2,5 МПа (25 кгс/см²). Прочность гипсовых стяжек (в высушенном до постоянной массы состоянии) должна быть, МПа (кгс/см²), не менее 20(200).

Стяжки из асфальтобетона допускается применять только под покрытия из штучного шпунтованного паркета. Все виды покрытий из линолеума допускаются только по стяжкам из минеральных материалов. При использовании стяжек из древесных материалов должны применяться покрытия только из древесных материалов: древесноволокнистые плиты, дощатые покрытия, паркет, паркетные доски и щиты, реечные покрытия, обладающие небольшой величиной сопротивления паропроницанию. Полы с покрытием из древесноволокнистых плит должны применяться только по сплошным стяжкам из гвоздимых материалов.

К междуэтажным перекрытиям предъявляются требования по звукоизоляции воздушного и ударного шума (СНиП II-12). В качестве звукоизоляции могут использоваться материалы, приведенные в таблице 3.

Табл. 3. Материалы для звукоизоляции.

В перекрытия над не отапливаемым подвалам и под «холодным» чердаком необходимо устройство теплоизоляции. Для теплоизоляции применяются следующие материалы: щебень, гравий, песок, минераловатные, пенополистирольные, древесноволокнистые и фибролитовые плиты.

При устройстве полов по грунту, для распределения нагрузок необходимо устраивать подстилающий слой. Толщину подстилающего слоя следует устанавливать расчетом в зависимости от действующей на пол нагрузки, применяемых материалов и свойств грунта основания и принимать не менее 60мм при песчаном слои, 80 при шлаковом, гравийном и щебеночном и бетонном. Нежесткие подстилающие слои (гравийные, щебеночные, асфальтобетонные, песчаные, шлаковые) допускается применять в производственных зданиях при условии их уплотнения механическими катками.

Рис.37. Дощатые полы по плите перекрытия.

Рис.38. Дощатые полы по деревянным балкам.

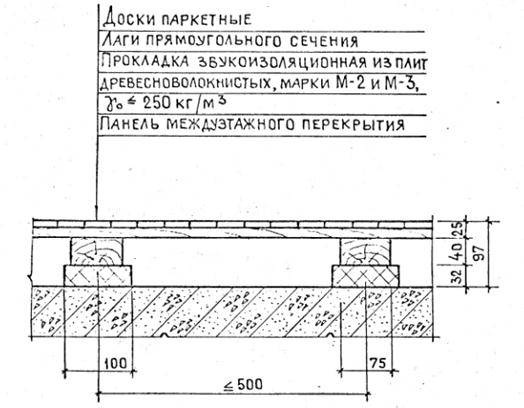

Рис.39. Паркетные полы по плите перекрытия

Рис.40. Паркетные полы по деревянным балкам.

Рис. 41. Полы из ДВП по плите перекрытия.

Рис. 42. Полы из ДВП по деревянным балкам.

Рис. 43. Линолеумные полы по плите перекрытия.

Рис.44.Линолиумные полы по деревянным балкам.

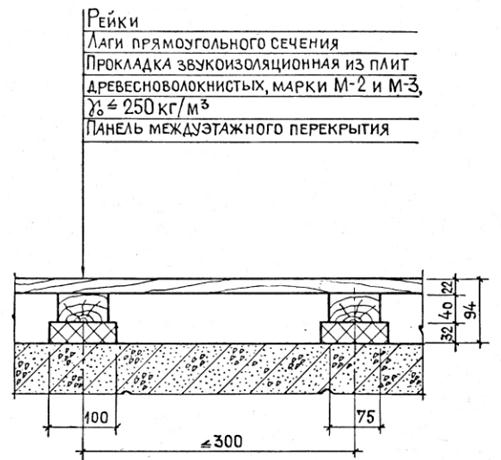

Рис. 45. Реечные полы по плите перекрытия.

Рис.46. Реечные полы по деревянным балкам.

Рис. 47. Полы из керамической плитки по плите перекрытия.

Рис.48.Полы из керамической плитки по деревянным балкам.

Рис.49. Полы на грунте с покрытием из досок, паркета, реек или ДВП.

Рис.50. Полы на грунте с покрытием из керамической плитки.

Рис.51. Мозаично – бетонные.

Рис.52. Примыкание пола к перегородки.

Рис. 53 Примыкание пола к стене.

Рис. 54. Примыкание плиточного пола к стене.
