ТИПЫ СВАРНЫХ СОЕДИНЕНИЙ

Читайте также:
  1. дефекты сварных швов. Внешние дефекты и их характеристики.
  2. Из представленных соединений выберите изомер глутаминовой кислоты по функциональной группе
  3. Изомерия органических соединений
  4. Изучение методов обработки шлицевых поверхностей. Виды шлицевых соединений
  5. Классификация органических соединений
  6. Общая характеристика макроэргических соединений
  7. Понятие ксенобиотиков. Принципы классификации токсических соединений.
  8. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ И СОЕДИНЕНИЙ С НАТЯГОМ
  9. Синтеза - ассимиляция (анаболизм), пластический обмен (усвоение веществ и синтеза, специфических для каждой ткани соединений)
  10. Степени боевой готовности соединений и частей ВВС.

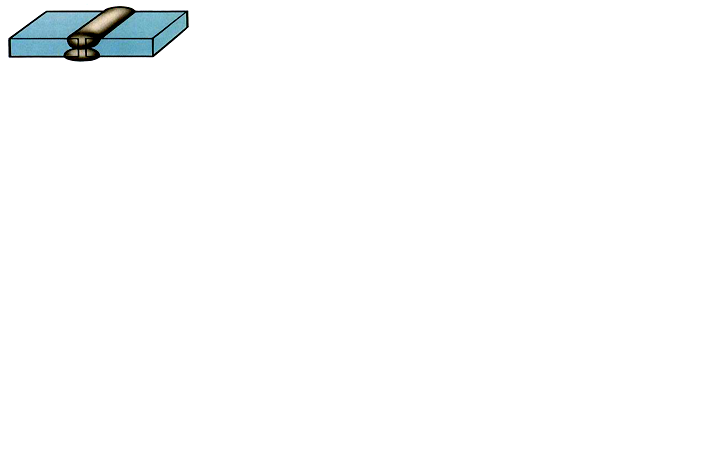

Сварным соединениемназывают элемент сварной конструкции, состоящей из двух или нескольких деталей конструкции и сварного шва, соединяющего эти детали. Сварные соединения бывают стыковыми, угловыми, тавровыми и нахлесточными. Стыковым называется сварное соединение двух элементов, расположенных в одной плоскости или на одной поверхности (рис.65).





а б







в г



Рисунок 65 - Стыковые соединения: а – без скоса кромок; б – с V-образным скосом; в – с Х-образным скосом; г – с криволинейным скосом



По форме подготовки кромок свариваемых деталей стыковые соединения бывают с отбортовкой кромок, без скоса кромок, с V-образным прямолинейным скосом одной или двух кромок, с V-образным криволинейным скосом одной или двух кромок, с К-образным симметричным и несимметричным скосом одной кромки, с Х-образным прямолинейным или криволинейным скосом двух кромок. По выполнению стыковые соединения бывают односторонние и двусторонние, а по применению подкладок – без подкладок и с подкладками.

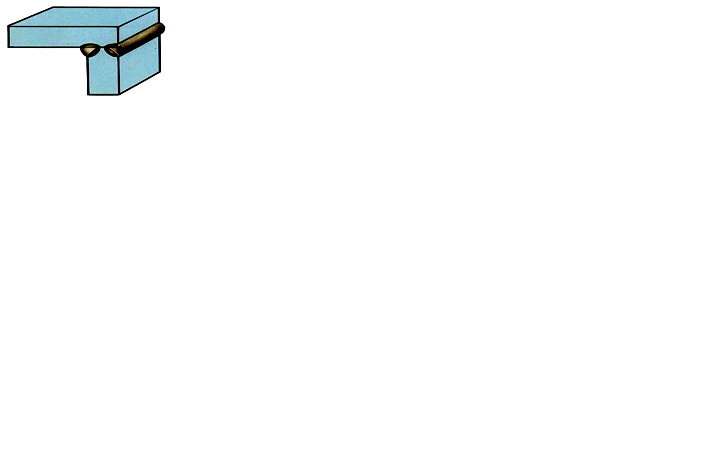

Угловым называется соединение двух элементов, расположенных под прямым или произвольным углом и сваренных в месте примыкания их краев (рис. 66).





а б в

Рисунок 66 - Угловыесоединения: а – без скоса кромок; б - со скосом одной кромки; в – с двумя скосами одной кромки



По форме подготовки кромок свариваемых деталей угловые соединения бывают с отбортовкой кромок, без скоса кромок, с одним скосом одной кромки, с двумя скосами одной кромки или с односторонним скосом двух кромок. По выполнению угловые соединения бывают односторонние и двусторонние.

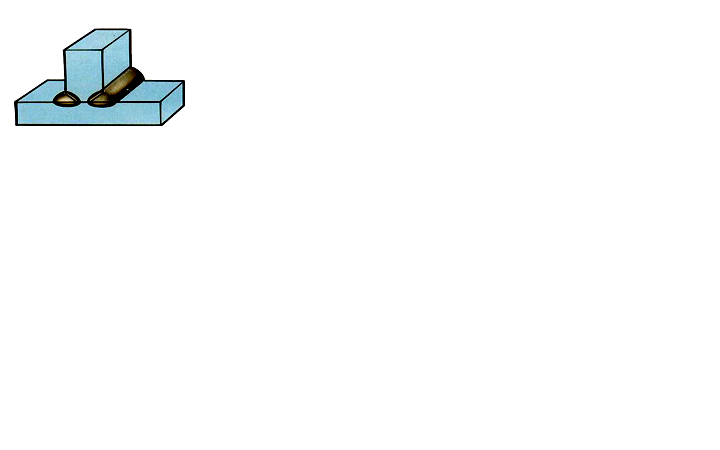

Тавровым называется сварное соединение, в котором к боковой поверхности одного элемента примыкает под углом и приварен торцом другой элемент (рис.67).По форме подготовки кромок свариваемых деталей тавровые соединения бывают без скоса кромок, с одним и с двумя скосами одной кромки. По выполнению тавровые соединения могут быть односторонние и двусторонние, а по протяженности – сплошные и прерывистые.



а б в

Рисунок 67 - Тавровые соединения: а – без скоса кромок; б – со скосом одной кромки; в – с двумя скосами одной кромки

Нахлесточным называется сварное соединение, в котором свариваемые элементы расположены параллельно и перекрывают друг друга (рис.68). По форме подготовки кромок свариваемых деталей нахлесточные соединения бывают без скоса кромок, с круглым и удлиненным отверстием. По характеру выполнения шва нахлесточные соединения могут быть односторонними и двусторонними, а также односторонними прерывистыми и односторонними со сплошным швом.





Рисунок 68 - Нахлесточное сварочное соединение



Элементами геометрической формы подготовки кромок под сварку (рис.70) являются: угол разделки кромок α; угол скоса кромки β (30–50º); зазор между стыкуемыми кромками b; притупление кромок c; длина скоса листа при наличии разности толщин L; смещение кромок относительно друг друга Δ.

Угол разделки кромок α = (60–90º) выполняется при толщине металла более 3 мм, поскольку его отсутствие (разделки кромок) может привести к непровару по сечению сварного соединения, а также к перегреву и пережогу металла; при отсутствии разделки кромок для обеспечения провара электросварщик всегда старается увеличить величину сварочного тока. Разделка кромок позволяет вести сварку отдельными слоями небольшого сечения, что улучшает структуру сварного соединения и уменьшает возникновение сварочных напряжений и деформации.

Зазор b, правильно установленный перед сваркой, позволяет обеспечить полный провар по сечению соединения при наложении первого (корневого) слоя шва, если подобран соответствующий режим сварки. b = 1…4 мм в зависимости от толщины металла.

Длиной скоса листа L, L1 регулируется плавный переход от толстой свариваемой детали к более тонкой, устраняются концентраторы напряжений в сварных конструкциях. Длина L одностороннего скоса кромок определяется по формуле :

L=5(S1 – S)+6, (21)

a длина L1 двухстороннего – по формуле:

L1 =2,5(S1 – S)+3. (22)



Притупление кромок c выполняется для обеспечения устойчивого ведения процесса сварки при выполнении корневого шва. Отсутствие притупления способствует образованию прожогов при сварке с = 1..3 мм в зависимости от свариваемого материала.







а б в



г д



е ж



Рисунок 69 - Конструктивные элементы разделки кромок:

а, б – разделка одной кромки; в – разделка двух кромокс V-образным скосом. г – разделка двух кромок с Х-образным скосом; д – разделка двух кромок с криволинейным скосом; е,ж – разделка кромок листов разной толщины.



Смещение кромок Δ (рис.70) ухудшает прочностные свойства сварного соединения и способствует образованию непровара и концентраций напряжений (табл. 11).





Рисунок 70 - Смещение свариваемых кромок

Таблица 11 - Допускаемое смещение кромок

Толщина металла, мм до 4 4–10 10–100 свыше 100
наибольшее допускаемое Δ, мм 0,5 0,1S, но не более 3 мм 0,01S+2, но не более 4



Элементами геометрической формы сварного шва при стыковых соединениях будут: ширина шва е; высота шва h; при тавровых, угловых и нахлесточных соединениях высота шва p и катет шва К (рис. 71).









а б



Рисунок 71 - Основные геометрические параметры сварного шва:

а – стыковой шов; б – угловой шов; a – толщина углового шва; b – зазор; s – толщина свариваемого металла; е – ширина шва; q – выпуклость шва; h – глубина провара; t – толщина шва; к – катет углового шва; p – расчетная высота углового шва.

По внешней форме сварочные швы подразделяются на выпуклые (рис. 72, а), нормальные (рис. 72, б) и вогнутые (рис. 72, в).



а б в



Рисунок 72 - Формы сварных швов: а – выпуклые, б – нормальные, в – вогнутые



Выпуклые швы имеют большее сечение и поэтому называются усиленными. Однако большая выпуклость для швов, работающих при знакопеременных нагрузках, вредна, так как вызывает концентрацию напряжений в местах неплавного перехода от шва к поверхности основной детали. Вогнутые (ослабленные) швы применяют, как правило, в угловых соединениях. В стыковых соединениях они не допускаются. Нормальные швы по сечению соответствуют расчетным и приняты как основной вид сварного шва.
